Nexus 7 二代 (2013版) 觸控失靈DIY維修

由於筆者的Nexus 7(2013板,以下簡稱N7)的觸控螢幕狀況每況愈下,滑動螢幕時常常沒反應或卡住,因此在網路上尋找是否有修正方法

網路上查到的可能原因方法如下:
    1. 螢幕排線鬆掉

    2. 濕氣太重

    3. 螢幕太髒

    4. Android軟韌體問題

首先先用刪去法
    3. 螢幕太髒
        筆者近期常常拿拭淨布擦,但擦完後也只有一小段時間不會觸控失靈

    4. Android問題
        許多人說的4.4.2已經改善,但是筆者的已經是Android 6.......

因此筆者針對螢幕排線和濕氣太重試著處理看看,處理流程如下
    1. 沒事就丟防潮箱,不然至少丟防潮箱一晚
      (註: 防潮箱通常只是控制濕度而已,不是專門拿來除濕用)

    2. 拆了N7的排線! 此動作可能造成保固失效或機器整台gg,請找認識的好人幫忙處理,筆者是擅長魔改硬體的強者我學長幫忙拆機
        Step 0: 拍照留個紀念

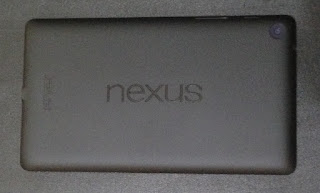

Fig 1. Nexus 7 (2013) 背面

Fig 2. Nexus 7 (2013)正面


        Step 1: 先找拆機教學影片
            影片連結: Nexus 7 (2013) Screen Repair & Disassemble

        Step 2: 關機
            避免出狀況,一定要關機後再開工。因為很重要,所以要說三次: 「要關機!」、「要關機!」、「要關機!」

        Step 3: 拆惹它!!!
            大致上如影片中採用吉他撥片拆開,但是強者我學長用指甲就拆開了XDDDDDDD
Fig 3. 拆解結果圖,上方為N7本體,下方為N7的外殼

        Step 4: 接著將下圖中紅色框框的地方如影片中的方式拆開再重插回去即可
Fig 4. 電源與排線拆解圖

            紅框1: 為安全起見,先拆除電源線
            紅框2:
                i. 拆開剛好壓在右下紅框最下面的線,估計是聲音相關的線,但是會卡到螢幕排線
                ii. 拆解排線,此處是照影片結果推估這紅框2的兩端應該都是觸控螢幕的排線,因此把他拆開再裝回去
            最後再將聲音線和電源線裝回去

        Step 5: 把N7外殼裝回去,接著開機測試即完工

結果
    經過施工後至今N7的觸控已經回復正常(灑花)

    不過3C產品會出問題的原因百百種,此狀況雖然適用於筆者,但適不適用其他人就不得而知了,因此請各位要拆解前先思考一下以下問題
        1. 投資一定有風險,基金申購前應詳閱公開說明書。DIY的代價就是有機會整台gg,動手之前請三思
        2. 找得到專家幫忙拆或自己是能拆的專家嗎?
        3. 由於拆解了,因此保固可能失效,未來送回原廠也不能怪原廠不受理
